A chave para escolher fio trançado de cobre plano ou fio trançado de cobre redondo é determinar se o seu cenário de aplicação valoriza mais a área de contato e a estabilidade estrutural, ou se valoriza mais a flexibilidade de flexão e a conveniência da fiação.

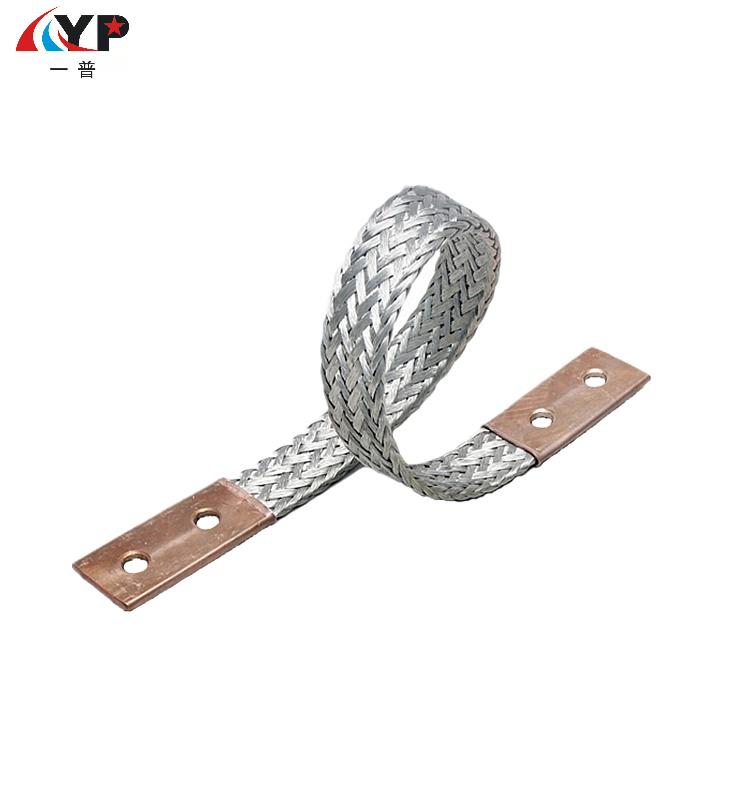

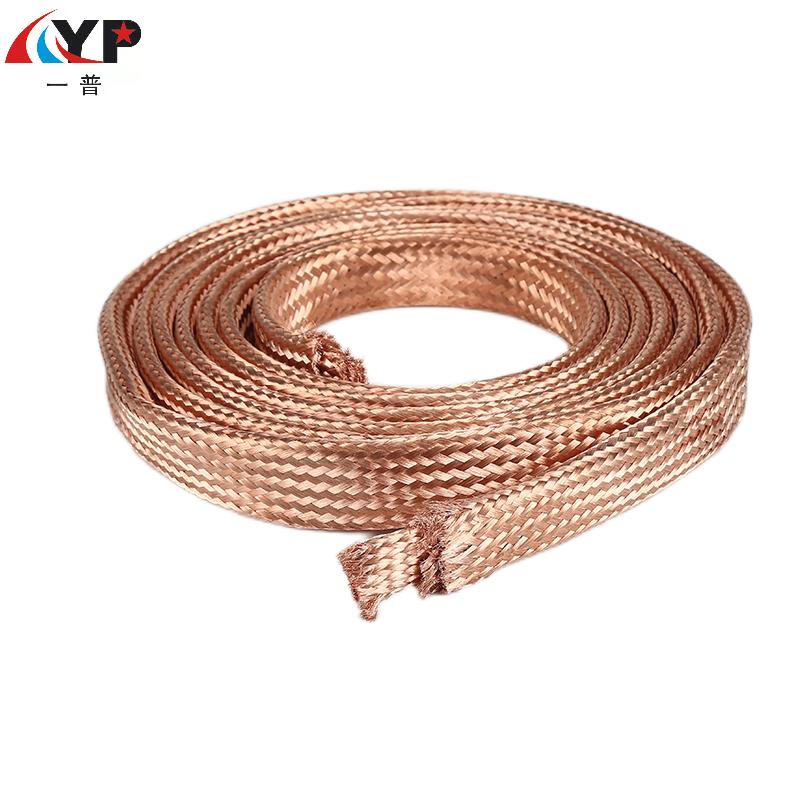

Fio trançado de cobre plano- adequado para conexões fixas, aplicações de alta corrente e resistentes a terremotos
Se você encontrar as seguintes situações, priorize fios planos:
-Os objetos conectados são placas planas, como linhas de saída de transformadores, barramentos de quadros e contatos de disjuntores. Uma forma plana pode se ajustar perfeitamente, aumentar a área de contato e reduzir a resistência de contato.
-Há vibração no equipamento, como quando conectado a motores ou grandes motores diesel. Sua estrutura de tecelagem pode efetivamente amortecer as vibrações e é mais resistente à fadiga do que barras de cobre de fio simples.
-Precisa evitar folgas: Não é fácil espalhar após o corte, e as pontas dos fios não precisam de tratamento especial durante a instalação, tornando a operação mais conveniente.
-Transportando alta corrente: Em cenários de alta corrente (como centenas ou até milhares de amperes), os fios planos têm uma área de dissipação de calor maior e geralmente têm melhor capacidade de transporte de corrente do que fios circulares da mesma área de seção transversal.

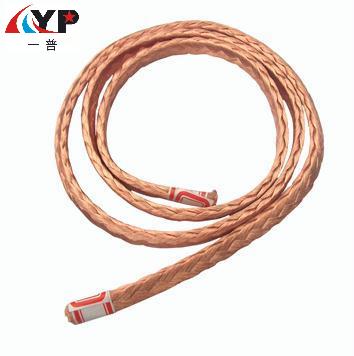

Fio trançado de cobre redondo- adequado para fiação flexível, conexões de movimento e espaços estreitos
Se as seguintes características forem atendidas, as linhas circulares são uma escolha mais adequada:
-O espaço de fiação é estreito e sinuoso, como nos cantos de armários elétricos e necessidade de instalação de eletrodutos. A estrutura torcida dos fios redondos é extremamente macia e possui um raio de curvatura muito pequeno.
-Os componentes de conexão requerem movimento, como cabos de escovas de carbono para motores e juntas ativas para robôs. A flexibilidade dos fios circulares os torna menos propensos a quebrar durante dobras repetidas.
-O caminho de instalação não é fixo: se a posição de conexão precisar ser ajustada no local, o fio redondo é mais fácil de dobrar e modelar manualmente.
-Requisitos de fiação universal: Como fio flexível universal, conecta vários componentes elétricos convencionais.
Resumo:
Etapa 1: observe o formato do terminal de conexão
-Se for um terminal plano (como barramento, barramento de cobre) → escolha um fio plano.
-Se for um terminal circular (como um terminal ou parafuso), ambos podem ser usados, mas os fios circulares são mais flexíveis e os fios planos precisam ser crimpados com pontas circulares.
Etapa 2: verifique o caminho e o ambiente de instalação
-O caminho é fixo, reto ou apenas ligeiramente curvo → escolha uma linha plana.
-O caminho é complexo, exigindo múltiplas curvas ou passando por buracos estreitos → escolha uma linha circular.
